ZATEPLENÍ STŘECH - NOVOSTAVBY

ÚPLNÁ IZOLACE KROKVÍ SE STŘEŠNÍ FÓLIÍ

Použitím difuzně otevřené střešní fólie (např. bednicí fólie OMEGA při sklonu střechy > 15° nebo STAMISOL Pack při sklonu střechy 5° - 15°) může být upuštěno od odvětrání izolace mezilehlých krokví a provedena úplná izolace krokví.

(Základem výpočtu pro uvedenou hodnotu U byl 15 % podíl dřeva)


Konstrukce odshora dolů

1 krytina
2 zadní odvětrání
3 střešní fólie (OMEGA, Stamisol)
4 hrubé bednění (2,4 cm)
5 krokve s celulózou ISOCELL, podíl dřeva 15 %
6 parotěsná fólie Öko Natur
7 laťování krokví / vzduch (2,4 cm)
8 GKF (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace    Hodnota U W / m?K
celulóza                 celková konstrukce

18 cm                      0,25
20 cm                      0,23
23 cm                      0,20
26 cm                      0,18
32 cm                      0,15
37 cm                      0,13
41 cm                      0,12
45 cm                      0,11

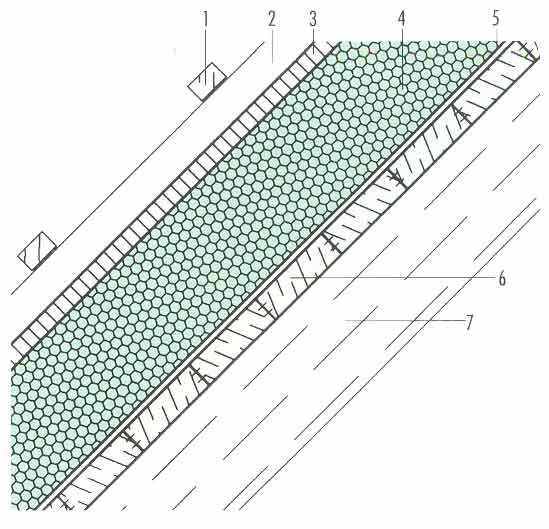

ÚPLNÁ IZOLACE KROKVÍ POMOCÍ DŘEVOVLÁKNITÝCH DESEK

Alternativou k použití difuzně otevřené střešní fólie na hrubé bednění je použití podstřešních desek z dřevovláken, které jsou rovněž difuzně otevřené a odolné proti zatékání.

(Základem výpočtu pro uvedenou hodnotu U byl 15 % podíl dřeva)

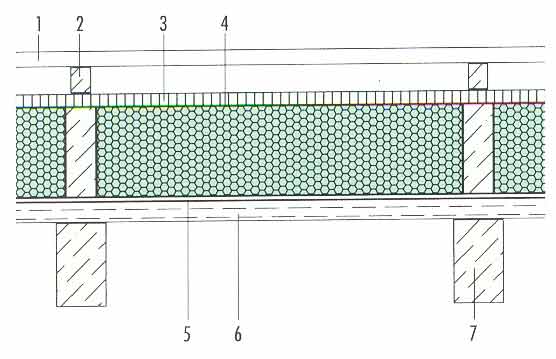

NÁSTŘEŠNÍ IZOLACE

Použití parotěsné fólie OMEGA, protiskluzové, 2 měsíce odolné proti UV-záření, s vodním sloupcem > 4m, je zajištěna kromě parotěsného účinku také ochrana konstrukce během fáze vestavby.

(Základem výpočtu pro uvedenou hodnotu U byl 10 % podíl dřeva)




Konstrukce odshora dolů

1 krytina
2 zadní odvětrání
3 střešní fólie (OMEGA, Stamisol)
4 DHF (1,5 cm)
5 KH s celulózou ISOCELL, podíl dřeva 10 %
6 parotěsná fólie OMEGA
7 protipožární bednění (4 cm)
8 krokve

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace    Hodnota U W / m?K
celulóza                 celková konstrukce

17 cm                      0,24
19 cm                      0,22
21 cm                      0,20
24 cm                      0,18
29 cm                      0,15
34 cm                      0,13
38 cm                      0,12
41 cm                      0,11


Konstrukce odshora dolů

1 krytina
2 zadní odvětrání
3 dřevovláknitá deska (2,4 cm)
4 krokve s ISOCELLEM, podíl dřeva 15 %
5 parotěsná fólie ÖKO Natur
6 laťování krokví / vzduch
7 GKF (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva


Tloušťka izolace    Hodnota U W / m?K
celulóza                 celková konstrukce


16 cm                      0,25
18 cm                      0,23
21 cm                      0,20
25 cm                      0,18
30 cm                      0,15
36 cm                      0,13
39 cm                      0,12
43 cm                      0,11
