IZOLACE STROPŮ

HORNÍ MEZIPODLAŽNÍ STROP

STÁVAJÍCÍ TRÁMOVÝ STROP

strop1.jpg strop11.jpg

Konstrukce odshora dolů

1 cihla se spárami (4 cm)
2 škvára (5 cm)
3 dřevěné bednění (2,4 cm)
4 Trám s ISOCELLEM, podíl dřeva 10 %
5 dřevěné bednění (2,4 cm)
6 podkladní vrstva pod omítku (1 cm)
7 omítka

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace      Hodnota U W / m?K
celulóza                   celková konstrukce

16 cm                      0,23
17 cm                      0,22
18 cm                      0,21

HORNÍ MEZIPODLAŽNÍ STROP

S LEHKOU STAVEBNÍ DŘEVOVLÁKNITOU DESKOU

strop3.jpg strop33.jpg

Konstrukce odshora dolů

1 lehká stavební dřevovláknitá deska (3,5 cm)
2 dřevěné bednění (2,4 cm)
3 trám s ISOCELLEM, podíl dřeva 10 %
4 parotěsná fólie ÖKO Natur
5 laťování / vzduch (2,4 cm)
6 sádrokartonová deska

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace     Hodnota U W / m?K
celulóza                  celková konstrukce

16 cm                      0,23
18 cm                      0,21
19 cm                      0,20
22 cm                      0,18
27 cm                      0,15
32 cm                      0,13
35 cm                      0,12
39 cm                      0,11
43 cm                      0,10

HORNÍ MEZIPODLAŽNÍ STROP

SE SÁDROKARTONOVOU DESKOU strop2.jpgstrop22.jpg

Konstrukce odshora dolů

1 sádrokartonová deska
2 dřevěné bednění
3 trám s ISOCELLEM, podíl dřeva 10 %
4 parotěsná fólie ÖKO Natur
5 laťování / vzduch
6 sádrokartonová deska

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace      Hodnota U W / m?K
celulóza                   celková konstrukce

16 cm                      0,25
18 cm                      0,22
21 cm                      0,20
23 cm                      0,18
29 cm                      0,15
33 cm                      0,13
36 cm                      0,12
40 cm                      0,11

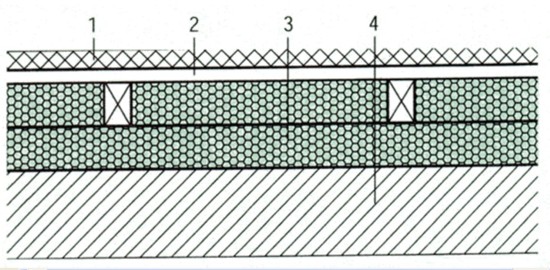

HORNÍ MEZIPODLAŽNÍ STROP

S NÁŠLAPNOU TEPELNOU IZOLACÍ

strop4.jpg strop44.jpg

Konstrukce odshora dolů

1 lehká stavební dřevovláknitá deska (3,5 cm)
2 dřevěné bednění (2,4 cm)
3 trám s ISOCELLEM, podíl dřeva 10 %
4 masivní strop – beton (18 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace      Hodnota U W / m?K
celulóza                   celková konstrukce

16 cm                      0,24
18 cm                      0,22
20 cm                      0,20
23 cm                      0,18
28 cm                      0,15
33 cm                      0,13
36 cm                      0,12
40 cm                      0,11
44 cm                      0,10
