IZOLACE OBVODOVÝCH STĚN

VNĚJŠÍ STĚNA – STĚNA S DŘEVĚNÝM RÁMEM

DŘEVĚNÁ PŘÍČKA



Stavba dřevěných sloupů s odvětraným fasádním obložením. Zde je zvnějšku možné použití protivětrné izolace OMEGA nebo desky DHF.

Uvnitř může být ze statistických důvodů použita místo parotěsné fólie ÖKO NATUR vzduchotěsně lepená deska OSB.

Pokud musí být ze statistických důvodů nebo z důvodů protipožární ochrany použita zvnějšku a zevnitř deska OSB, doporučuje se dodatečně použít parotěsnou fólii AIRSTOP.

(Základem výpočtu pro uvedenou hodnotu U byl 15 % podíl dřeva)


Konstrukce zvnějšku dovnitř

1 fasádní obložení
2 protivětrná izolace OMEGA / deska DHF
4 sloup s ISOCELLEM, podíl dřeva 15 %
5 parotěsná fólie Öko Natur / deska OSG
6 laťování krokví / vzduch (2,4 cm)
7 GKF (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace     Hodnota U W / m?K
celulóza                  celková konstrukce

12 cm                      0,37
14 cm                      0,32
16 cm                      0,29
18 cm                      0,26
21 cm                      0,23
24 cm                      0,20
27 cm                      0,18
33 cm                      0,15
38 cm                      0,13



CIHLOVÁ ZEĎ S VNĚJŠÍ IZOLACÍ A OMÍTKOU

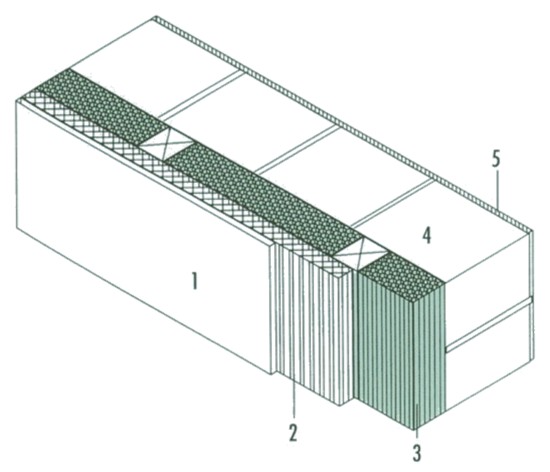

Konstrukce zvnějšku dovnitř

1 omítka (2 cm)
2 lehčená dřevovláknitá deska / vrstva omítky (5 cm)
3 sloup s ICOCELLEM, podíl dřeva 10 %
4 příčně děrovaná cihla (25 cm)
5 vnitřní omítka (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace      Hodnota U W / m?K
celulóza                   celková konstrukce

8 cm                      0,25
10 cm                      0,23
13 cm                      0,20
16 cm                      0,18
21 cm                      0,15
26 cm                      0,13

SRUBOVÁ STĚNA – VNITŘNÍ IZOLACE


Konstrukce zvnějšku dovnitř

1 srubová stěna (12 cm)
2 sloup s ISOCELLEM, podíl dřeva 10 %
3 parotěsná fólie ÖKO Natur
4 laťování krokví / vzduch (2,4 cm)
5 GKF (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace      Hodnota U W / m?K
celulóza                   celková konstrukce

8 cm                      0,33
10 cm                      0,29
12 cm                      0,26
14 cm                      0,23
16 cm                      0,21
17 cm                      0,20
20 cm                      0,18
26 cm                      0,15
30 cm                      0,13

CIHLOVÁ ZEĎ S VNĚJŠÍ IZOLACÍ

a zezadu odvětraným fasádním obložením


Konstrukce zvnějšku dovnitř

1 fasádní obložení
2 zadní odvětrání
3 deska DHF (1,6 cm)
4 sloup s ISOCELLEM, podíl dřeva 10 %
5 příčně děrovaná cihla (25 cm)
6 vnitřní omítka (1,5 cm)

Výpočet hodnoty U pro celkovou
konstrukci s ohledem na podíl dřeva

Tloušťka izolace     Hodnota U W / m?K
celulóza                  celková konstrukce

8 cm                      0,33
10 cm                      0,29
13 cm                      0,25
15 cm                      0,22
17 cm                      0,20
20 cm                      0,18
25 cm                      0,15
30 cm                      0,13
